 |
|
聯系人: |
劉先生,竇小姐 |
|
聯系電話: |
0514-85813123
|
|
傳真: |
0514-85813122
|
|
qq客服: |
|
|
|
調質鋼的表面硬化處理
表1 常用調質鋼的牌號、成分、熱處理與性能
|
牌號 |
主要成分 |
熱處理溫度 |
力學性能（不小于） |
|
w(C)
/% |
w(Si,Cr)
/% |
w(Mn)
/% |
淬火／℃ |
回火／℃ |
/MPa |
/MPa |
/(kJ/m2) |
|
45 |
0.42~0.50 |
Si0.17~0.37 |
0.50~0.80 |
840水 |
600 |
600 |
355 |
40 |
|
40Cr |
0.37~0.45 |
Cr 0.8~1.10 |
0.50~0.80 |
850油 |
500 水油 |
980 |
785 |
47 |
|
40MnB |
0.37~0.44 |
0.20~0.40 |
1.10~1.40 |
850油 |
500 水油 |
980 |
785 |
47 |
|
35CrMo |
0.32~0.40 |
Cr 0.8~1.10 |
0.40~0.70 |
850油 |
550 水油 |
980 |
835 |
63 |
|
38CrMoAl |
0.35~0.42 |
Cr 1.35~1.65 |
Al 0.7~1.1 |
940水油 |
640 水油 |
980 |
835 |
71 |
|
40CrMnMo |
0.37~0.45 |
Cr 0.9~1.20 |
0.90~1.20 |
850油 |
600 水油 |
980 |
785 |
63 |
表2 常用調質鋼的用途
|
牌號 |
用 途 |
|
|
|
45 |
機床主軸、齒輪、曲軸、活塞銷等 |
|
|
40Cr |
作重要調質件，如軸類、連桿螺栓、汽車轉向節、齒輪等 |
|
|
40MnB |
代替40Cr |
|
|
35CrMo |
用作重要的調質件，如錘桿、軋鋼曲軸，是40CrNi的代用鋼 |
|
|
38CrMoAl |
作需氮化的零件，如鏜桿、磨床主軸、精密絲桿、量規等 |
|
|
40CrMnMo |
作受沖擊載荷的高強度件，是40CrNiMn鋼的代用鋼 |
|

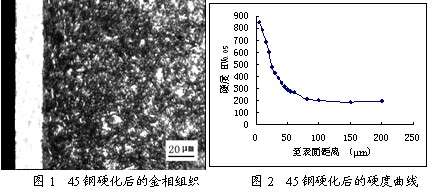

45鋼（正火態）的表面硬化處理

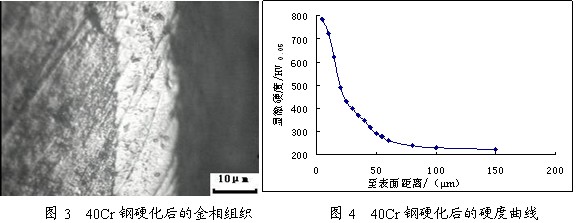

40Cr（調質態）的表面硬化處理

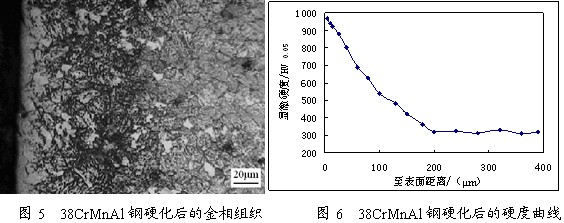

38CrMoAl（調質態）的表面硬化處理
|
